氣動隔膜泵的工作原理，看一目了然
文章出處:江蘇冠裕
人氣：0發表時間：2020-02-05 13:39:39
氣動隔膜泵以壓縮空氣為動力源，是一種由膜片往復變形造成容積變化的容積泵。

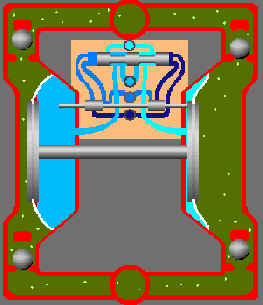

我們以右側泵腔為例，首先壓縮空氣通過中間體進入泵內，氣體進入壓力增大(藍色部分)，因為壓力增加，夾板和膜片向右運動，泵腔內壓力增加使球相斥運動，此時，下面的球將下面的管路堵住，而泵的上半部分是敞通的。物料就從泵體內擠出向上運動。
當夾板和膜片向右移動到一定位置時，右側泵腔開始排氣，左側泵腔開始增壓通氣。此時壓板和膜片向左移動，兩球相吸。此時上面的球將管路堵住，而下路敞通，物料被吸入泵內。物料通過這一進一出，就被輸送出去。
氣動隔膜泵兩側對稱，當右側在吸料時，左側就送料。這樣整個氣動泵就連續不斷的吸料和送料了，完成輸送目的。
江蘇冠裕流體設備有限公司是一家集研發、生產、銷售于一體的生產型企業。專業生產各種耐酸堿泵浦和化學藥液過濾機，產品廣泛應用于金屬蝕刻、電鍍、廢水處理、PCB制板、LED清洗等領域。
